Как выбрать зиговочный станок: для чего предназначен, виды и характеристики

Зиговочный станок — это специализированное оборудование для пластической деформации кромок и поверхности листового металла без снятия стружки. Он предназначен для нанесения зигов (кольцевых рёбер жёсткости), отбортовки, гофрирования, рифления и некоторых кромочных операций за счёт прокатки заготовки между парой сменных роликов. Ниже — структурированное руководство по выбору зиг‑машины: от назначения и принципа работы до конкретных характеристик, сценариев подбора и практических рекомендаций.

Что такое зиговочный станок и для чего он предназначен

Зиговочная машина (зиг‑машина) используется там, где нужно быстро и повторяемо менять профиль металлической заготовки: усиливать жёсткость, формировать кромки под соединение, готовить элементы вентиляционных, водосточных и кровельных систем. Оборудование работает по принципу прокатки: заготовка протягивается между двумя соосными роликами, один из которых ведущий, второй — опорный; под заданным усилием металл получает форму, соответствующую профилю роликов.

Что делает зиговочный станок на практике:

• Наносит кольцевые зиги на обечайки и трубы для повышения жёсткости и точности стыковки.
• Выполняет отбортовку кромок для последующего соединения элементов воздуховодов, дымоходов, водостоков.
• Гофрирует торцы труб (сужение/расширение) и формирует рёбра жёсткости на плоских листах.
• Рифлит поверхность для декоративных задач или улучшения сцепления.
• При наличии специальных роликов — выполняет резку кромки роликовым ножом и ряд кромочных операций.

Таким образом, ответ на вопрос «зиговочный станок для чего предназначен» — это универсальная кромкоформовочная платформа для листового и рулонного металла в задачах вентиляции, кровли, водостоков, теплоизоляции и мелкосерийного изготовления цилиндрических деталей.

Как работает зиговочный станок: принцип действия и операции

Принцип работы зиговочного станка базируется на локальной пластической деформации металла между роликами. Оператор (или привод) вращает валы, заготовка подаётся в зону контакта, усилие прижима задаётся винтом, рычагом или гидроцилиндром. В результате на поверхности формируется профиль, соответствующий геометрии роликовой пары.

Базовые операции, которые выполняются на зиг‑машине:

• Зиговка — кольцевое ребро жёсткости на трубах/обечайках и плоских заготовках.
• Отбортовка — загиб кромки под заданным углом для стыковки элементов.
• Гофрирование — волнообразный профиль для изменения диаметра торца трубы.
• Рифление — рельеф для жёсткости или декора.
• Резка кромки — ровный обрез без заусенцев при установке роликового ножа.

Для замковых и фланцевых соединений воздуховодов часто требуется отдельное специализированное оборудование, но базовые подготовительные операции выполняются именно на зиговочной машине.

Виды зиговочных станков: классификация по типу привода

Тип привода — первый фильтр при подборе: он определяет производительность, максимальную толщину, мобильность и бюджет.

Ручные зиговочные станки

Ручная зиг‑машина приводится в действие оператором через рукоятку и редуктор; прижим — винтовой. Это компактное решение для выездных работ и небольших мастерских.

Плюсы:

• Не требует электросети, вес 15–35 кг, высокая мобильность.
• Низкий входной порог по цене, минимум обслуживания.

Ограничения:

• Производительность ограничена выносливостью оператора; при сериях свыше 15–20 заготовок утомляемость растёт.
• Типичный максимум по стали — порядка 0,8–1,5 мм в зависимости от модели и операции.

Где уместно: монтаж кровли/вентиляции на объекте, малые объёмы, резервный станок.

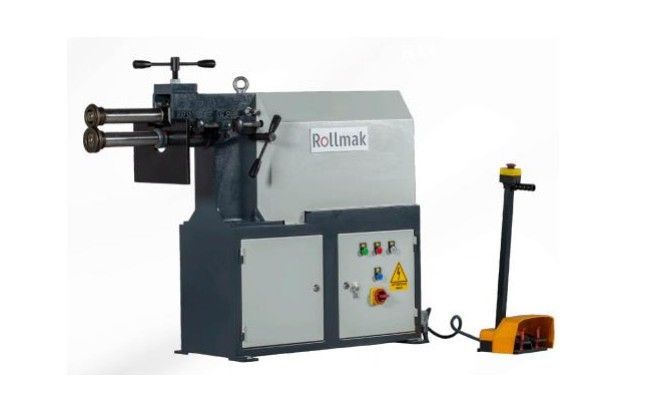

Электрические (электромеханические) зиговочные станки

Электродвигатель с редуктором обеспечивает стабильную скорость вращения роликов; управление — кнопка/педаль, часто есть реверс.

Плюсы:

• Стабильный профиль по всей длине зига, производительность в 3–5 раз выше ручной.
• Комфортная работа с толщинами до ~1,5–2,5 мм по углеродистой стали (зависит от модели).

Ограничения:

• Требуется электропитание (220/380 В — уточнять по модели), вес 50–150 кг.
• Цена выше ручной: ориентировочно 80 000–250 000 ₽.

Где уместно: серийное изготовление воздуховодов, водостоков, дымоходов, кровельных элементов в цеху.

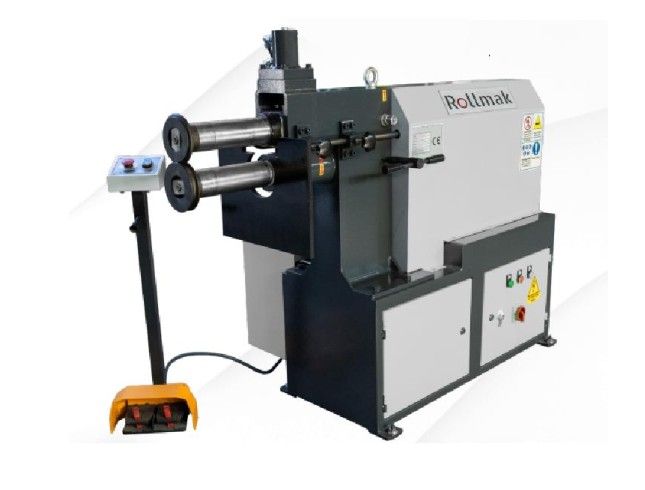

Гидравлические зиговочные станки

Комбинируют электропривод вращения роликов и гидроцилиндр прижима, что даёт высокое и точно регулируемое усилие.

Плюсы:

• Значительно большее усилие прижима, стабильность на твёрдых и толстых материалах.
• Точная настройка давления по манометру, повторяемость от детали к детали.

Ограничения:

• Стоимость от ~300 000 ₽, вес 200 кг+, обслуживание гидросистемы.

Где уместно: промышленные задачи, обечайки, ёмкости, работа с увеличенными толщинами и нержавейкой.

Станки с ЧПУ

ЧПУ контролирует прижим, скорость, позиционирование и сохраняет программы для повторного запуска.

Плюсы:

• Высокая повторяемость, минимизация брака, быстрая переналадка между заказами.
• Интеграция в автоматизированные линии.

Ограничения:

• Высокая стоимость, требуется квалифицированный наладчик; для мелких мастерских — избыточно.

Сравнительная таблица: типы зиговочных станков

Конкретные значения толщины зависят от модели, профиля роликов, глубины вылета и типа операции — всегда сверяйтесь с паспортом.

Ключевые характеристики зиговочного станка: что значит каждый параметр

Чтобы не переплатить и не промахнуться, важно правильно интерпретировать паспортные данные применительно к вашим задачам.

Максимальная толщина обрабатываемого металла

Паспортная толщина всегда привязана к материалу, по которому она заявлена (обычно углеродистая сталь). Для алюминия допустимая толщина, как правило, больше, для нержавеющей — меньше из‑за более высокого предела текучести. Практическое правило: не берите станок «впритык» к вашей рабочей толщине; запас 20–30% по толщине — норма, это снижает износ роликов и нагрузку на редуктор.

Глубина горловины (вылет роликов)

Глубина горловины — расстояние от оси роликов до ближайшей точки станины; она определяет максимальный радиус (половину диаметра) цилиндрической заготовки. Зависимость прямая: вылет 200 мм → максимальный диаметр заготовки 400 мм. Для воздуховодов большого сечения (от 500 мм) требуется вылет от 250 мм; для промышленных систем с диаметрами 800–1000 мм — от 400–500 мм.

Диаметр рабочих роликов

Диаметр роликов влияет на форму и качество профиля: больший диаметр даёт более плавный радиус зига и бережёт тонкие покрытия (оцинковку), меньший — формирует более острый и узкий профиль для выраженных рёбер жёсткости. Стандартные диаметры варьируются примерно от 60 до 130 мм в зависимости от класса станка.

Усилие прижима (кН) и механизм регулировки

Усилие прижима определяет, сформируется профиль или ролик проскользнёт. Механизмы регулировки: винтовой (ручные/электрические), гидроцилиндр (гидравлические), сервопривод (ЧПУ). Для оцинковки 0,5 мм хватает ручного винта; для стали 1,5 мм — усиленный механический; для нержавейки больших толщин — электромеханические/гидравлические исполнения.

Скорость вращения роликов (м/мин) и мощность двигателя

Скорость влияет на производительность: ручные — 1–3 м/мин (зависит от оператора), электрические — типово 2–6 м/мин, промышленные с ЧПУ — до 8 м/мин. Мощность двигателя коррелирует с усилием и толщиной: для электрических зиг‑машин характерен диапазон 0,37–1,5 кВт; для стали до 1,2 мм часто достаточно 0,55 кВт, для 1,5–2 мм — от 0,75 кВт. Наличие частотного преобразователя — преимущество: позволяет подбирать скорость под материал и профиль.

Вес, габариты и посадочный диаметр роликов

Вес и габариты определяют мобильность и требования к установке: ручные 15–35 кг (переносные), электрические 50–150 кг (цех), гидравлические/ЧПУ 200+ кг (стационарно). Посадочный диаметр и тип крепления роликов (шпонка, болт, быстросъём) критичны для совместимости оснастки и скорости переналадки; стандартные посадки варьируются (12–30 мм в зависимости от бренда/класса).

Критерии подбора зиговочного станка под задачи производства

Чтобы выбрать зиговочный станок правильно, нужно одновременно ответить на несколько вопросов: какой металл и толщина, какие операции, какой объём, какой размер заготовок и нужна ли мобильность. Ниже — пошаговый алгоритм.

1) Материал и толщина

Начинайте с материала, так как усилие прижима сильно различается:

• Оцинкованная сталь 0,5–0,7 мм — минимальное усилие, справляется ручная зиг‑машина.
• Углеродистая сталь (Ст3) 1,0–1,5 мм — средний диапазон; ручная на пределе, электрическая — комфортно.
• Нержавейка (AISI 304) 1,0–1,5 мм — усилие на 25–30% выше, чем по углеродистой стали; ручная — только на 0,8 мм и тоньше.
• Алюминий (АМц, АД31) 1,0–2,0 мм — мягкий, но легко деформируется; желательны ролики увеличенного диаметра и аккуратный прижим.

Правило: ориентируйтесь на максимальную рабочую толщину и добавляйте 20–30% запаса.

2) Типовые операции и комплект роликов

В зависимости от роликов зиг‑машина выполняет зиговку, отбортовку, рифление, некоторые кромочные операции и резку роликовым ножом; для замковых/фланцевых соединений часто нужно отдельное оборудование. В базовой комплектации обычно 1–2 пары роликов; если задачи шире — закладывайте стоимость дополнительных роликов в бюджет сразу.

3) Объём производства и тип привода

Объём напрямую диктует привод:

• До 10–20 заготовок за смену — ручная.
• 20–100 заготовок — электрическая (оператор не выдержит серию на ручной).
• 100–500+ заготовок или автолиния — усиленная электрическая или решения с ЧПУ/автоматизацией (итоговый выбор зависит от номенклатуры и организации производства).

4) Размер заготовок и глубина горловины

Глубина горловины — ограничитель по диаметру детали. Примеры привязки:

• Водосточная труба 80–150 мм — вылет 75–100 мм.
• Дымоход бытовой 100–250 мм — вылет 125–150 мм.
• Воздуховод малого сечения 100–315 мм — вылет 160–200 мм.
• Воздуховод среднего сечения 315–630 мм — вылет 200–315 мм.
• Воздуховод большого сечения 630–1250 мм — вылет 315–630 мм.
• Промышленный воздуховод 1000+ мм — вылет 500+ мм.

Для вентиляции под воздуховоды до Ø500 мм вылет от 250 мм обязателен; для кровельных водосточных элементов хватает 150–200 мм.

5) Мобильность

Для монтажных бригад критичны: вес до 30–40 кг, питание 220 В или ручной привод, крепление к временному верстаку, устойчивость к транспортировке. Стационарные электрические и гидравлические — цеховое решение.

6) Бюджет

Бюджет — ограничение после определения задач. Ориентировочные диапазоны:

• 15 000–40 000 ₽ — ручные.
• 80 000–250 000 ₽ — электрические (основной сегмент для малых/средних производств).
• 300 000–800 000 ₽ — гидравлические (промышленные задачи).
• 400 000–1 500 000+ ₽ — с ЧПУ (крупносерийное производство).

Сводная таблица: рекомендации по выбору под задачу

Данные ориентировочные; итоговый выбор уточняйте по паспорту модели и пробной прокатке.

Ручная или электрическая зиг‑машина: когда что выбрать

Это самый частый вопрос при подборе. Коротко:

Ручная оптимальна, когда:

• Работы на объекте (кровля, вентиляция, водостоки), нет гарантированного электроснабжения.
• Объём до 10–20 заготовок в смену, металл — оцинковка/алюминий до ~ 0,8 мм.
• Бюджет ограничен или станок нужен как резервный.

Переход на электрическую оправдан, когда:

• Объём >20 заготовок в смену — оператор устаёт, качество падает к концу смены.
• Толщина от 1 мм по стали — на ручной физически тяжело.
• Нужна стабильная повторяемость профиля для серийных изделий.
• Производство работает в 2 смены — экономия на трудозатратах ощутима.

На что обратить внимание при покупке: чек‑лист

Чтобы обзор зиговочного станка превратить в осознанную покупку, проверьте:

• Комплектация: сколько пар роликов в базе и какова стоимость доп. роликов под ваши операции.
• Совместимость роликов: посадочный диаметр и тип крепления; стандартная посадка снижает зависимость от одного поставщика.
• Качество литья и сборки: отсутствие раковин/трещин, плавный ход роликов, минимальный люфт, равномерная покраска; слишком лёгкий корпус — признак экономии на металле.
• Наличие реверса: полезен для позиционирования, повторного прохода и безопасного вывода детали.
• Безопасность: аварийный стоп, защищённое педальное/кнопочное управление, предупреждающие таблички, удобный доступ для подачи заготовки.
• Запчасти и сервис: наличие роликов, подшипников, шестерён в РФ и сроки поставки.
• Гарантийные условия: срок, что покрывается (дефекты литья/сборки, редуктор, двигатель, гидросистема), что не покрывается (износ роликов, нарушения эксплуатации).
• Напряжение питания: 220 В или 380 В — критично для мастерских без промышленной сети.

Типичные ошибки при выборе зиг‑машины

• Покупка «с большим запасом» по толщине без учёта реальных задач — переплата за неиспользуемый ресурс.
• Игнорирование глубины горловины — заготовка не помещается, станок простаивает.
• Экономия на комплекте роликов — после поставки половина операций невозможна.
• Выбор без реверса для многопроходных/кромочных операций — потери времени и рост брака.
• Покупка без учёта доступности расходников — простой на недели/месяцы в ожидании оснастки.

Практические советы инженера

• Держите запас 20–30% по толщине металла относительно паспортного максимума — это продлевает ресурс и улучшает качество профиля.
• Под вентиляцию приоритет часто у глубины горловины, а не у предельной толщины.
• Для тонкой оцинковки (0,5–0,7 мм) предпочтительны ролики увеличенного диаметра — они не продавливают и не сдирают покрытие.
• Закладывайте бюджет на 3–4 пары роликов (зиговочные, отбортовочные, рифлёные, резательные) сразу, чтобы не останавливать производство после поставки.
• Для выездных бригад выбирайте ручной станок или компактную электрическую модель на 220 В; стационарные решения — только в цех.
